光固化微流控芯片的表面親水性能
發布時間：2020-11-25分享至：
光固化微流控芯片的表面親水性能
1，應用領域：微流控芯片
2，測試方法：座滴法
3，測試樣品名稱：不同組分組成的微流控芯片（將光固化樹脂、單體、光引發劑按一定的比例混合，再充分?jǐn)嚢? 然后放入真空烘箱中抽真空，消除夾帶氣泡; 其次，利用自制的紫外光固化注射成型裝置成型微流控基片，）
4，測接觸角實驗過程
? ?實驗一：材料配方對微流控芯片接觸角的影響---單體含量對芯片接觸角的影響
? ?實驗結果：
? ?

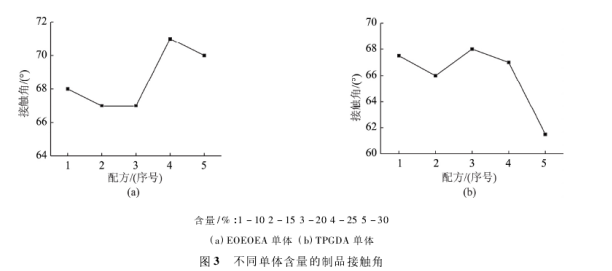

圖 3 為各配方中單體含量分別為 1 ～ 5 不同質量分?jǐn)?shù)的芯片接觸角情況，樹脂為 LE-6702，光引發劑質量分?jǐn)?shù)為 3% ，結合EOEOEA 單體和 TPGDA 單體，隨單體含量的變化芯片接觸角分別為 65° ～ 71°和 61. 5° ～ 67. 5°，這說明微流控芯片單體含量不同時，親水性也不同，但變化范圍不大，即配方中單體含量對芯片接觸角的影響并不明顯。這是因?yàn)榘l(fā)生聚合反應時，同一種含氧基團生成親水基團的能力有限，增加單體含量，可使含氧基團數量增多，但無法全部生成親水基團，因此改變單體含量，微流控芯片的接觸角變化較小。
? ? 實驗二：材料配方對微流控芯片接觸角的影響---單體種類對芯片接觸角的影響
實驗結果：

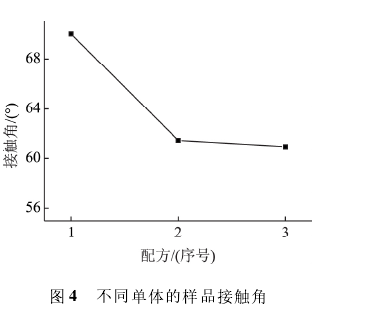

圖 4 所示是在單體質量分?jǐn)?shù)均為 30% ，單體種類分別為單官能度 EOEOEA、雙官能度 TPGDA 和三官能度 TMPTA 的情況下所成型的微流控芯片接觸角。單官能度單體得到的微流控芯片接觸角較大，為 70°，雙官能度單體和三官能度單體制備的微流控芯片接觸角分別為 61. 5°和 61°，其中，EOEOEA 單體的含氧基團較少，發生聚合反應后，生成的親水基團少，芯片親水性較差。由此可知，在單體質量分?jǐn)?shù)一定時，單體種類對芯片接觸角有一定影響。
? ? 實驗三：材料配方對微流控芯片接觸角的影響---樹脂種類對芯片接觸角的影響
? ? 實驗結果：

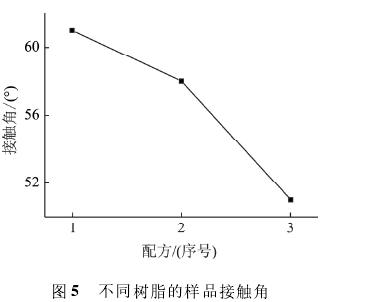

配方是質量分?jǐn)?shù)均為 30% 的三官能度單體 TMPTA，樹脂質量分?jǐn)?shù)均為 67% 的雙官能度樹脂 LE-6702、三官能度樹脂 PUA3和六官能度樹脂 LE-6706，光引發劑質量分?jǐn)?shù)均為 3% ，制備的芯片接觸角分別為 61°、58°和 51°，如圖 5、表 1 所示。不同樹脂成型的微流控芯片具有不同的接觸角，樹脂官能度越大，接觸角越小，這是因?yàn)椴煌倌芏葮渲兴墓倌軋F(tuán)不同，多官能度樹脂參與的反應更利于生成親水基團。
? ? ? ?實驗四：光照強度對芯片接觸角的影響
? ?實驗結果：

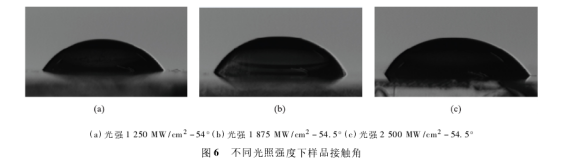

采用混合樹脂和單體的配方注射成型的微流控芯片接觸角均為 55°左右，如圖 6 所示，與單一樹脂及單一單體成型的微流控芯片相比，其接觸角變小，親水性得到一定的改善。因?yàn)椴煌膯误w和不同的樹脂中含氧基團不同，在光引發劑的作用下，不同的含氧基團會轉換為不同的親水基團，從而增加微流控芯片的親水性。光照強度主要影響芯片的成型效率，改變光照強度，芯片接觸角基本不發生變化，即紫外光照強度對芯片親水性基本無影響。
? ? ? 實驗五：光照時間對芯片接觸角的影響
? ? ? 實驗結果：

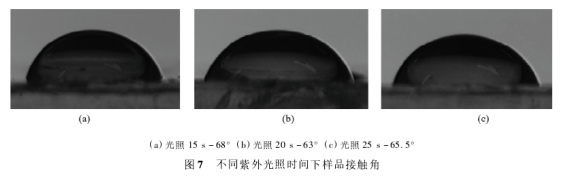

如圖 7 所示，在光照強度均為 1 875 MW/cm2時，紫外光分別照射 15、20 和 25 s 后得到的微流控芯片接觸角，分別為 68°、63°和 65. 5°。光照時間影響著配方中基團的反應程度，當基團完全反應后，增加光照時間，對微流控芯片的接觸角無明顯影響。
? ? ?實驗六：有機助劑對微流控芯片接觸角的影響
? ? ?實驗結果：

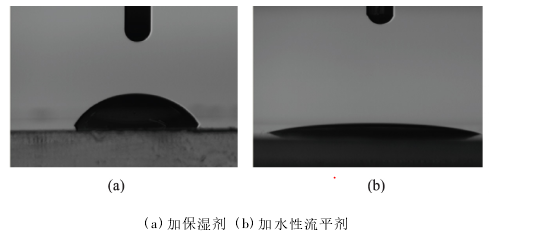

? ? ? 上述實驗結果表明，影響光固化微流控芯片親水性的關鍵因素是材料配方，因此，通過添加有機助劑的方式可以改善芯片的親水性，有機助劑需具有一定的親水基團，在溶液中能定向分布。按一定的比例加入到光固化料中后，助劑與光固化料中的大分子以化學鍵相連，形成一種極性結構，改善了芯片的親水性。在樹脂為 LE-6702，質量分?jǐn)?shù) 70% ，單體為 TMPTA，質量分?jǐn)?shù) 30% 的光固化料配方中，分別加入質量分?jǐn)?shù)為 3% 的有機保濕劑和水性流平劑后，芯片的接觸角由 61°分別降到 53°和 17°，如圖 8 所示，加入水性流平劑后的芯片接觸角得到明顯改善，因?yàn)榱髌絼┰谠黾有酒砻鏄O性基團的同時也降低了芯片的表面粗糙度，有效地改善了芯片親水性。
來源：羅錫丹,謝鵬程,何雪濤,康維嘉,賀建蕓.光固化微流控芯片的表面親水性能[J].塑料,2018,47(04):113-116.
